Соларна 51.2 В 48 В 100 АХ 10 КВтх 15 КВтх 20 КВтх Лифепо4 батерије Складиштење енергије Складива батерија Кућне батерије Литијумска батерија за стамбене потребе UL9540 UL9540А УН38.3 Сертификације
- Преглед
- Препоручени производи

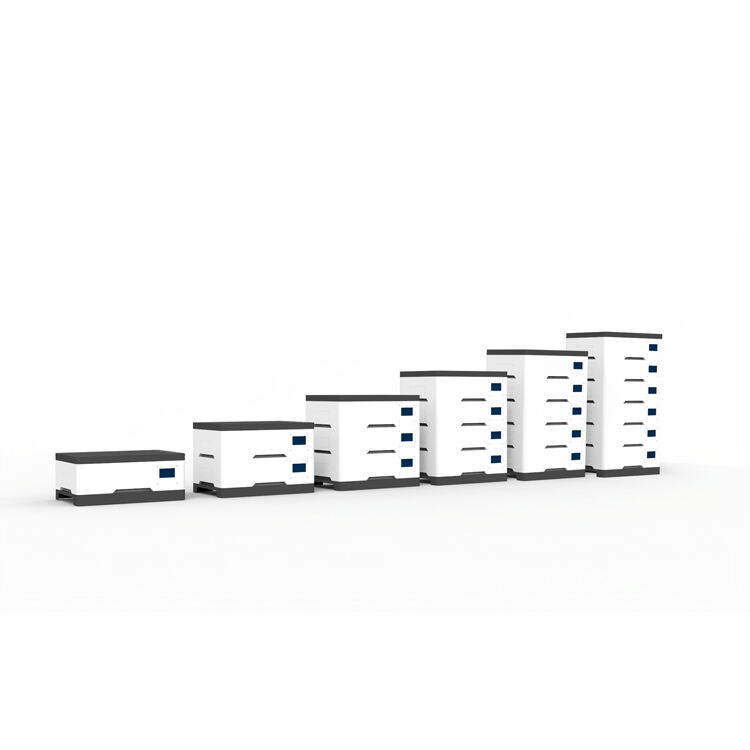

За складиштење енергије за становнике - Склабибибилна премијум нисковолтна серија
 |
 |
 |
|
Одлична безбедност ЛифеПО4 хемикалија Заштита троструке нивоа |
Више употребљиве енергије |
Флексибилан распоред 5КВтц Модул батерије Сквалификација за коришћење |
 |
 |
 |
|
Лака инсталација 50кг батерија Дизајн пада |
Добра компатибилност Компатибилан са више од 30 главних брендова инвертора на тржишту |
Одобравање сертификата УЛ9540А, УЛ1973, ИЕЦ62619 и УН38.3 |
Употреба у производњи
Име производа:Систем за складиштење енергије у батерији
Серија производа:Стакелибилна премијум нисконапонска серија
Спецификација Верзија:В3.0
Део 1§Спецификација батеријске ћелије
Не, не, не. |
Подељка |
Стандард |
Примена |
1 |
Нормална капацитета |
100АХ |
25℃ Обухватна, 0,5Ц стопа |
2 |
Импеданса @ 1KHz |
≤ 0,40мΩ |
|
3 |
Температура пуњења |
0~60℃ |
|
4 |
Температура испуштања |
-20~60℃ |
|
5 |
Размај температуре складиштења |
-30~35℃ |
6 месеци / 25% ~ 40% SOC ≤85%РХ / Нема кондензације |
6 |
Максимални напон наплате |
3,65 В |
25±2℃ Окружно |
7 |
Стандардна стопа накнаде |
0,5 Ц |
25±2℃ Окружно |
8 |
Максимална стопа наплате |
1,0C |
25±2℃ Окружно |
9 |
Излазни прекин волт |
2,5В 2,0В |
0℃≤ Т ≤ 60 ℃ -20℃≤ Т ≤ 0 ℃ |
10 |
Стандардна стопа испуштања |
0,5 Ц |
25±2℃ Окружно |
11 |
Максимално континуирано испуштање |
1,0C |
25±2℃ Окружно |
|
12 |
Живот циклуса @25 ℃Окружно |
>= 3000 пута |
стопа 1.0C / 100%DOD / 80%SOH |
>=6000 пута |
0,5Ц степен / 100%ДОД / 70%СОХ |
Част 2 § Спецификација БМС-а
Подељка |
Параметри |
Примена |
Размај низа ћелија |
16С |
|
Заштита напона | ||
Необично висок напон |
3900mV |
Регулисан |
Напређење за преоптерећење |
3750мВ |
Регулисан |
Прекоразредна напона |
2500mV |
Регулисан |
Балансирање отвореног напона |
3500mV |
Регулисан |
Предплаћени отворени напон |
2400mV |
Регулисан |
Забрањено пуњење @ ниска напона |
2000 мВ |
Регулисан |
Струја Заштита | ||
Заштита од прекоточне струје |
150А или 20мВ |
Регулисан |
Заштита од прекоточне струје (1) |
150А или 20мВ |
Регулисан |
Заштита од прекоточне струје (2) |
30 мВ |
Регулисан |
Заштита од кратког прекида |
50мВ |
Регулисан |
Заштита од ограничења струје |
150А |
Регулисан |
Температура Заштита | ||
Висока температура за пуњење |
60℃ |
Регулисан |
Температура за ниску накнаду |
0℃ |
Регулисан |
Излучење-Висока температура |
65℃ |
Регулисан |
Излаз-ниска температура |
-20℃ |
Регулисан |
Температура Заштита | ||
МОСФЕТ-виша температура |
80℃ |
Регулисан |
МОСФЕТ-ниска температура |
-20℃ |
Регулисан |
Део 3 § Спецификација модула батерије
Електрични Извршавање | |
Наменски напон |
51.2Вдц |
Диапазон напона |
40 до 57,6Вдц |
Ток наплате |
≤100C |
Ток пускања |
≤150C |
Ток максима |
1,5C @10с |
Комуникација |
РС485 / КАНБус |
Времена циклуса (живот) |
6000+ пута (≥10 година) @80%ДОД |
Проширена количина |
До 32 комада (160 КВтц) |
ОБРАЗНОСТ И НАШИ | |
IP ниво |
IP50 (Сценарио у затвореном простору) |
Температура пуњења. |
0 ~ 50 ℃ |
Температура испуштања. |
-20 ~ 60 ℃ |
Температура складиштења |
-20 ~ 45 ℃ |
Сертификат |
Модул: UL9540A, UL1973, IEC62619, UN38.3, RoHS, итд. |
Димензије и тежина |
640*450* 170 мм / 50 ±1 кг |
Част 4 § Капак батерије и дно
Механичка перформанса поклопаца | |
Величина |
640x450 x40 мм |
Тежина |
3. Уколико је потребно. 1кг |
Пролазни отвор |
φ 42 мм |
Механичка перформанса дна основе | |
Величина |
640x450x60мм |
Тежина |
7,5 кг |
Пролазни отвор |
φ 42 мм |
капацитет ношења |
1т, максимум 8 батерија |

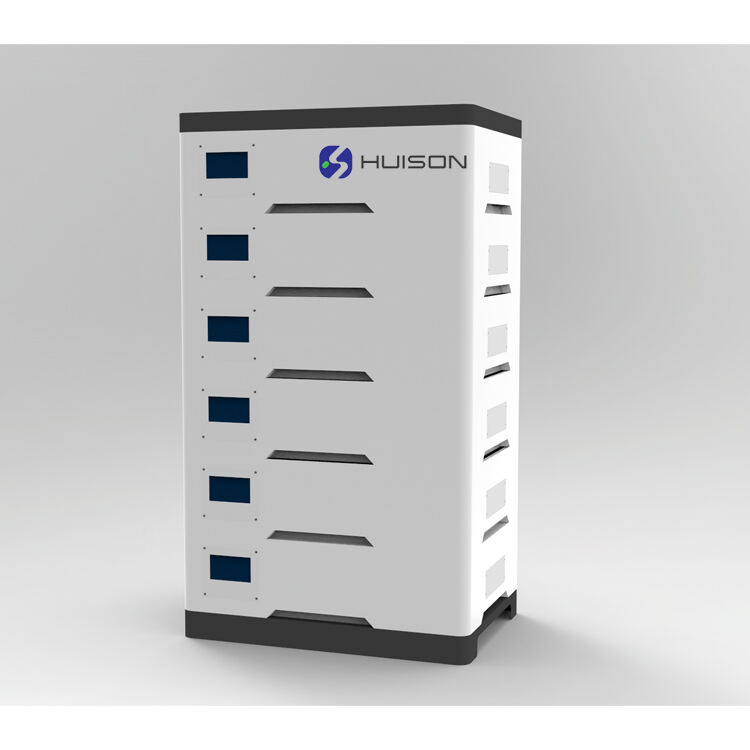

Део 5 § Сјемић за акумулаторне батерије
Модел |
ПС-10 |
ПС-15 |
ПС-20 |
ПС25 |
ПС-30 |
Капацитет |
200Ах |
300АХ |
400АХ |
500АХ |
600Ах |
Корисна енергија |
10кВтц |
15 КВтч |
20 КВтц |
25КВтц |
30кВтх |
Количина модула |
2 |
3 |
4 |
5 |
6 |
Димензија (мм) |
640*450*440 мм |
640*450*610 мм |
640*450*780 мм |
640*450*950 мм |
640*450* 1120 мм |
Нето тежина (КГ) |
106 кг |
159 кг |
212 кг |
265 кг |
318 кг |
Марка инвертера |
Вицтрон, Сол-Арк, Гудве, Деје, Шнајдер, Гроват, Пилонтех, Софар итд. |
||||
Услуга гаранције |
10 година [3] |
||||
Главни комплети укључују |
1 x горњи поклоп & N x модул батерије & 1 x доње основање |
||||
[1] Услови испитивања: 100% DOD, наплата и исцрпљење на 0,2 °C @+25°C
[2] Система употребљиве енергије може бити варијанта са различитим брендовима инвертора
[3] Гаранција: погледајте Гаранцију за производ за стамбене потребе Huison
